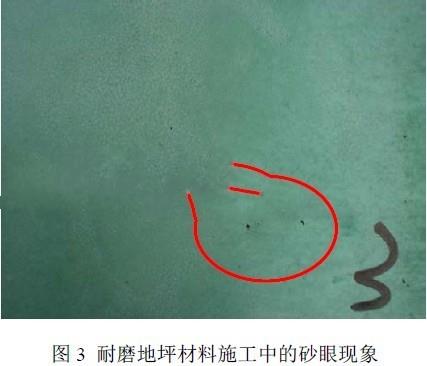

砂眼主要是由于干粉砂浆中骨料级配设计不合理而造成，如图3 所示。
褪色
水泥基耐磨地坪的一大优势是可以根据客户需求，通过改变颜料种类及掺量，得到不同颜色的耐磨地坪。然而，由于很多有机类颜料耐碱耐候性较差，从而导致地坪在使用过程中发生褪色现象，如图4 所示。
褪色可分为真褪色和假褪色。真褪色是由于耐磨材料中的颜料耐碱性或耐光性差而导致的。众所周知，水泥是高碱性材料，有机颜料在强碱性或光照条件下极易发生分解，从而发生褪色现象。
而假褪色是由于基层混凝土泛碱，在面层形成白色的结晶体，覆盖了材料本身的颜色，形成假褪色现象。混凝土析盐（泛碱）可分为初次析盐和二次析盐。初次析盐发生在混凝土硬化过程中，被拌和水溶解度盐霜成分，随着混凝土的干燥而逐渐在混凝土表现析出。二次析盐是混凝土硬化后，由于雨水或地下水的渗入，将其内部的盐霜成分通过毛细孔带至混凝土表面所致?？刹捎孟∈偷拇姿崂辞终婕偻噬杭偻噬砻嫘纬傻慕峋搴苋菀妆淮姿嵯慈?，恢复颜料本色，而真褪色的表面颜色无法恢复。
2 性能优化
针对实际工程中出现的起皮、砂眼和褪色等问题，我们对原材料配比及施工工法进行了相应调整。
2.1 调整细骨料的颗粒级配

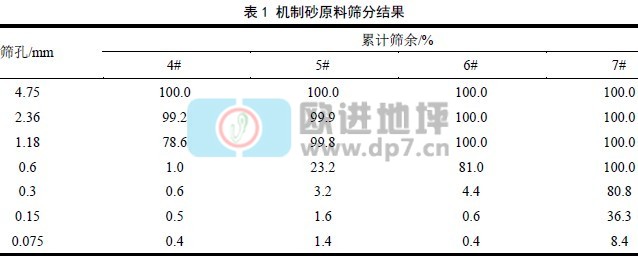

耐磨地坪砂浆中骨料使用的是不同型号的机制砂，其筛分级配表1 所示。
为研究砂的颗粒级配对材料性能的影响，我们设计了三组级配，如表 2 所示。

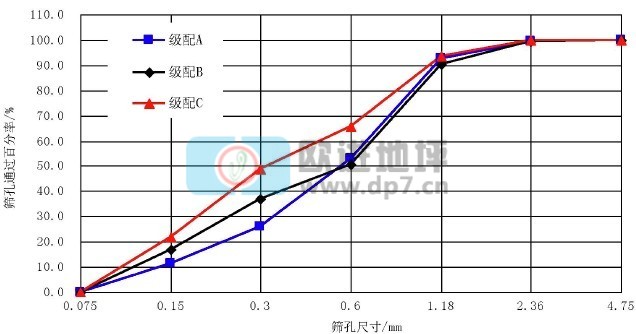

级配曲线图如图5 所示。
经实验施工对比发现，级配A 粗骨料含量偏多，表面出现较多砂眼；级配B 施工性能较好，且表面没有明显砂眼；级配C 细骨料含量较多，虽可避免出现砂眼，但由于细集料比表面积增大，导致浆体需水量增多，造成可施工性能变差，且容易发生脱层现象。由此可见，当砂的级配合适时，既可提高地坪整体密实度，增加强度，避免砂眼，又可提高其施工性能，改善地坪材料与基层混凝土的粘结性能，避免起皮及脱层现象。
