Table 2 The influence of different water-cement ratio to compression strength and permeable coefficient
从图1 可以看出，高透水混凝土的抗压强度随着水灰比的增大而增大，而到一定值时( 6 ～ 8 粒级为0. 31) ，强度开始降低。当水灰比较小时，水泥浆较少，而不能完全包裹在骨料的表面，甚至有的部位出现散粒体状况，水灰比为0. 25 时，通过抗压试验后的现象表明，大多数颗粒都处于散粒状态。因此，强度较低时，若水灰比再小，拆模后，试块不能成型。当水灰比达到0. 31 时，透水混凝土的强度达到最大值，此时，水泥浆包裹在骨料颗粒的表面，新拌的透水混凝土处于凝团状态，没有水泥浆液流动，处于比较理想的状态。当水灰比高于0. 31 时，透水混凝土的抗压强度开始下降。当水灰比大到一定程度时，水泥浆液开始出现流动，当成型时，即使不采用振捣，水泥浆液也会在自重的作用下，流动到试件的底部，使得底部强度较大，而上部骨料粘结性能较差，导致强度下降，如图2 所示。

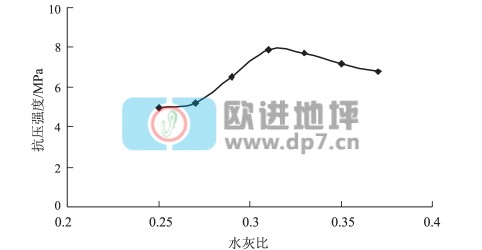

图1 水灰比对抗压强度的影响曲线
Fig． 1 The influence curve of water-cement ratio to compressive strength

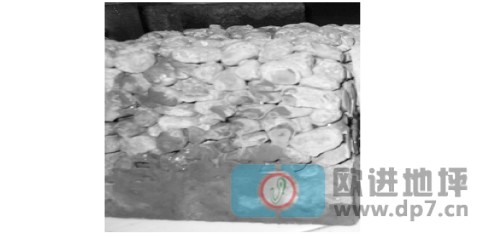

图2 水泥浆液下沉底部示意
Fig． 2 The picture of slurry sinking in the bottom
透水性能随着水灰比的增大而降低，从透水系数曲线图3 可以明显看出: 水灰比较小时，透水系数比较大，这是由于颗粒比较松散，颗粒间的粘结性也比较差，孔隙率比较大的缘故。随着水灰比的增大，颗粒间的粘结较好，孔隙率也降低。当水灰比过大时，水泥浆都集中在试件底部，底部的孔隙率很小，甚至接近普通混凝土，所以其透水系数很小。由图4 可以看出，两种水灰比下，高透水混凝土的表面孔隙率明显不一样，从而其透水性能也相差较大。

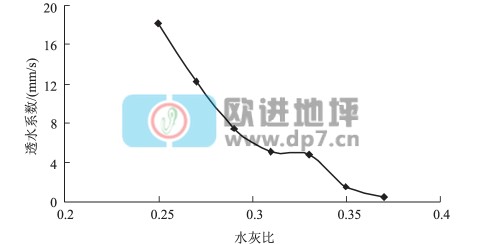

图3 水灰比对透水系数的影响曲线
Fig． 3 The influence curve of water-cement ratio to permeable coefficient

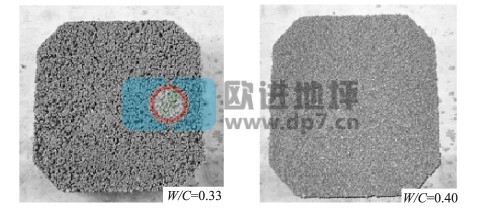

图4 同粒径不同水灰比下的透水混凝土
Fig． 4 Picture of different water cement ratio with particle size of permeable concrete
4 结语
1) 高透水混凝土的配合比对其强度和透水性能影响较大，尤其是水灰比的选定，要结合不同骨料的粒径，通过试配，达到理想的效果。
2) 确定高透水混凝土水灰比的原则是要确保水泥浆液包裹在骨料表面，而又不产生浆液流动，用肉眼观察骨料表面浆液晶莹剔透、粘结性好，用手轻握骨料聚团状而手面没有稀浆析出。(王从锋，刘德富 ( 三峡大学水利与环境学院，湖北宜昌443002))
