5、施工中需注意的问题
5.1 砼强度等级不应小于C25（fcu,k=25Mpa(N/mm2)），石子最大粒径不超过30mm；本项目采用C30 细石砼。
5.2 商品砼坍落度应控制在140mm 以内，同时粉煤灰掺量应控制在3%以内。
5.3 基层采用清渣机进行拉毛处理，同时清除附着在其表面的浮浆；浇筑砼前，用洒水壶湿润基层，表面不应留有积水，使用合格的界面剂，均匀涂刷在湿润的砼基层表面上。
5.4 砼中宜铺设φ6@150 单层双向抗裂钢筋网片，钢筋底下应放置垫块，钢筋距顶面不小于10mm。
5.5 混凝土浇注应分仓按序进行，设置一致的纵、横向缩缝，注意分仓缝的连接处和设备基础边的处理，分仓间隔浇筑。
5.6 用刮尺按要求将混凝土砼表面刮平，砼表面保持密实、平整无石子裸露现象；刮除泌水和浮浆。
5.7 撒布硬化剂材料前应使用圆盘机械镘抹，均匀地将混凝土表面提浆，同时去除多余浮浆。
5.8 硒钛合金地面伸缩缝处顶面16mm 钢板（涂刷普通调和漆两遍）要保证与两侧硒钛合金地面一样平整，最底面的2mm 不锈钢板要保证与变形两端固定牢，中间层20mm 钢板要保证平整度与直线度，20mm 钢板与16mm 钢板间加设10mm 厚橡胶绝缘垫。

6、使用范围
应用与重摩擦、易损伤、高冲击力的场地。如:重型货车、叉车辗轮频繁，重货车期堆积以及高精尖技术加工生产需防尘的大型机床车间、机器设备重压车间，容易溢油、耐油防滑耐磨的场所，仓库、码头、装卸机械工厂、飞机?；骸⑼３党?、电子工业、高速公路、纺织业、军工企业等。
7、结论

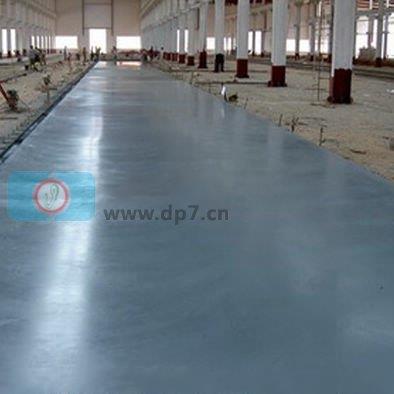

通过本工程实践，硒钛合金耐磨地坪，能很好的满足重摩擦、易损伤、高冲击力且对洁净度有较高要求车间的需要，取得了很好的工程效果。同时值得说明硒钛合金骨料在混凝土初凝后进行布料，对混凝土强度、厚度和配合比有相当高的要求。其次硒钛合金地坪一般应用于辗轮频繁的车间，对地坪的标高及平整度要严格控制，以免造成局部受力不均，破坏地面。最后即为硒钛合金地坪的硬化后，布硬化剂镘抹工艺，在施工硬化及镘磨之前，要封闭施工，禁止人为踩踏及污染，保证硒钛合金地坪的成色光滑，明亮。
